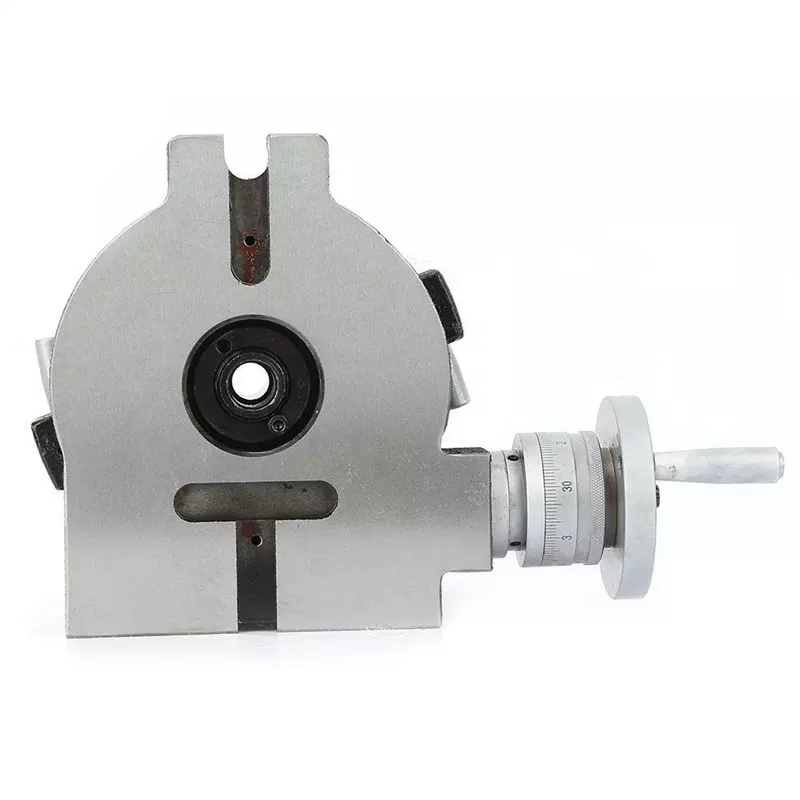

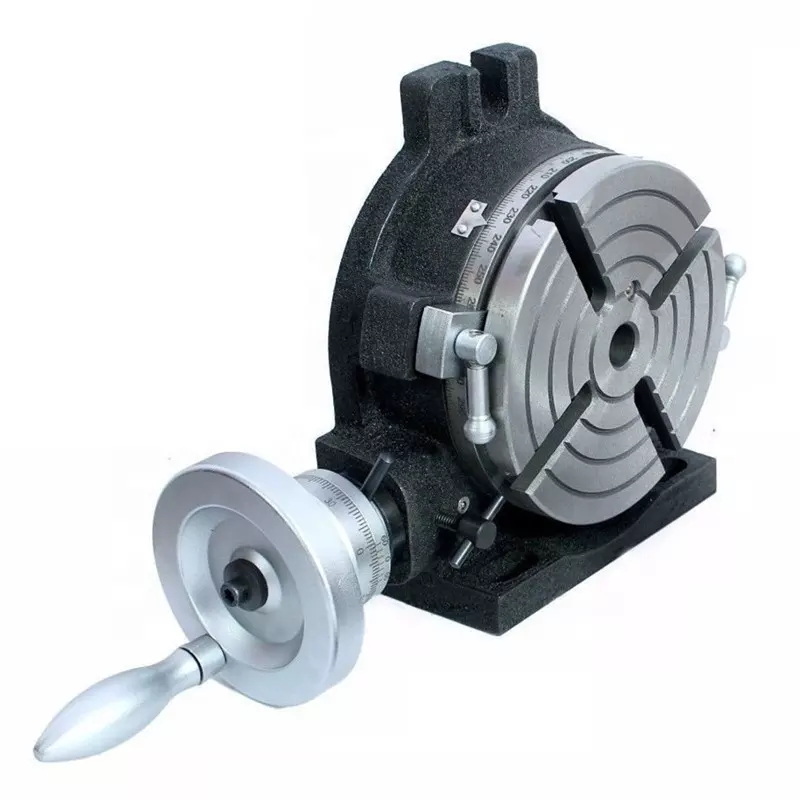

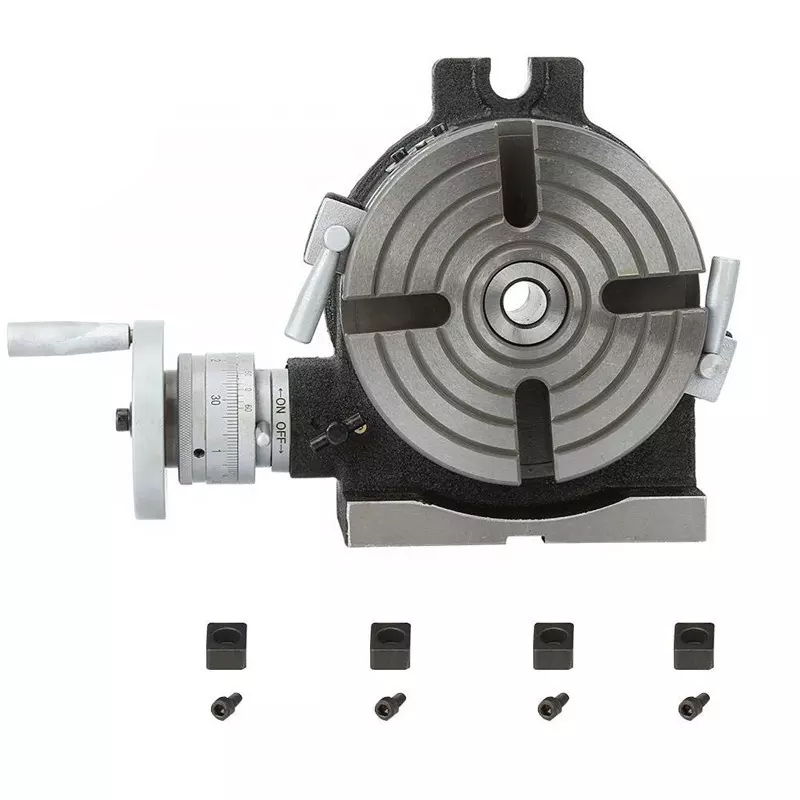

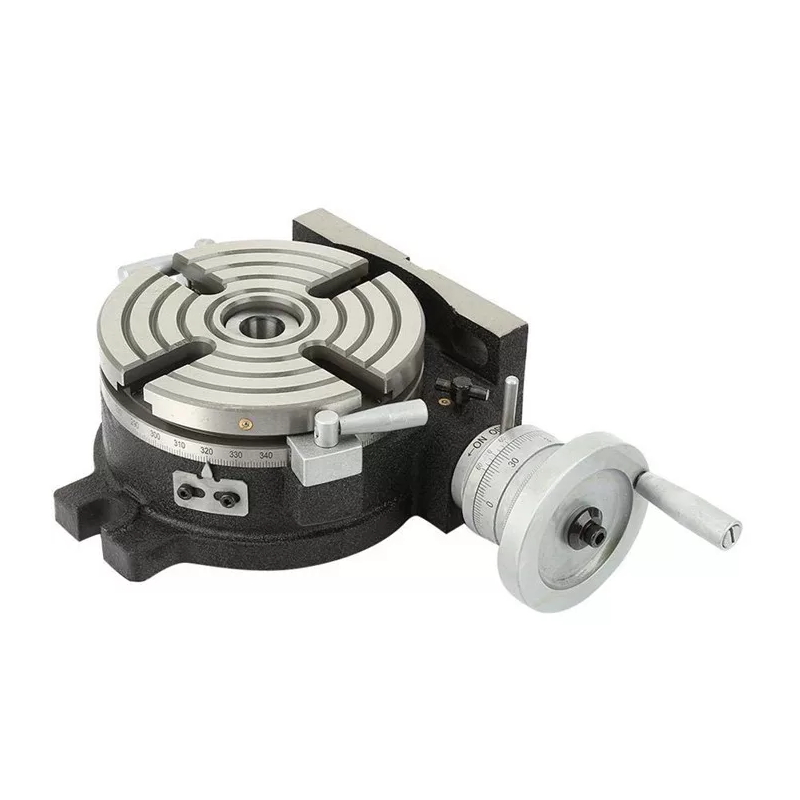

Поворотный горизонтально-вертикальный стол HV-4

Поворотный стол HV-4 используется для поворота заготовки, установки углов кругового фрезерования, сверления, торцевания и т.д. Конструкция стола предусматривает горизонтальную и вертикальную установку, в том числе с применением задней бабки ТS. Диаметр планшайбы 110 миллиметров. На рабочей поверхности планшайбы расположены четыре Т-образных паза шириной 6 миллиметров и сквозное отверстие под конус Морзе №2 (MT2). Угол схождения Т-образных пазов 90°. Передаточное число червячной пары 1:72, за один оборот маховика планшайба поворачивается на 5°.

Основные особенности:
• Диаметр планшайбы 110 мм
• Центральное отверстие под конус Морзе №2 (MT2)
• Диаметр цилиндрической выточки в центре планшайбы 20x8 мм
• Ширина Т-образных пазов 6 мм
• Угол схождения Т-образных пазов 90°
• Передаточное число червячной передачи 1:72
• Градуировка лимба планшайбы 360°
• Ширина установочного паза 10 мм
• Цена деления лимба маховика 2 минуты (2′)
• Минимальное значение шкалы 10 секунд (10")
• Максимальная нагрузка в горизонтальном положении 150 кг
• Максимальная нагрузка в вертикальном положении 75 кг
• Масса с упаковкой 11,5 кг
